| Marca | Gigabyte |

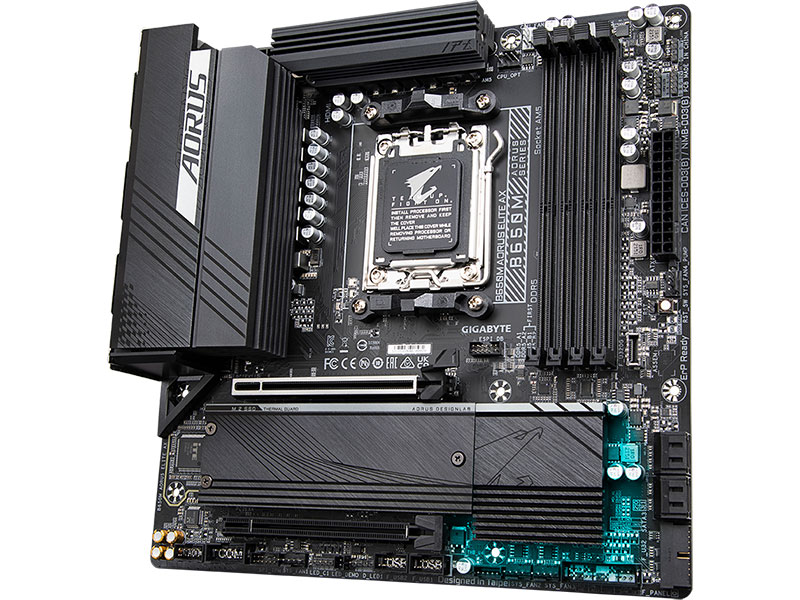

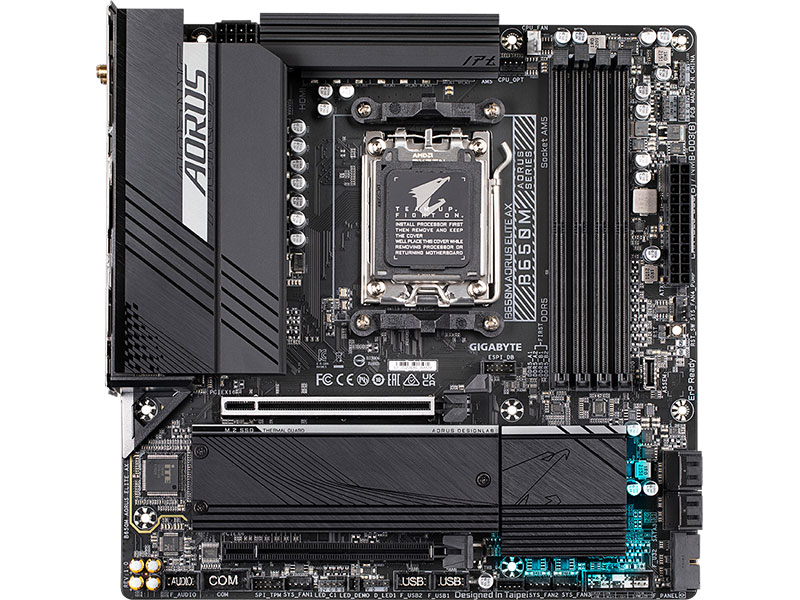

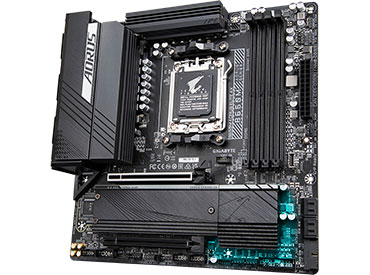

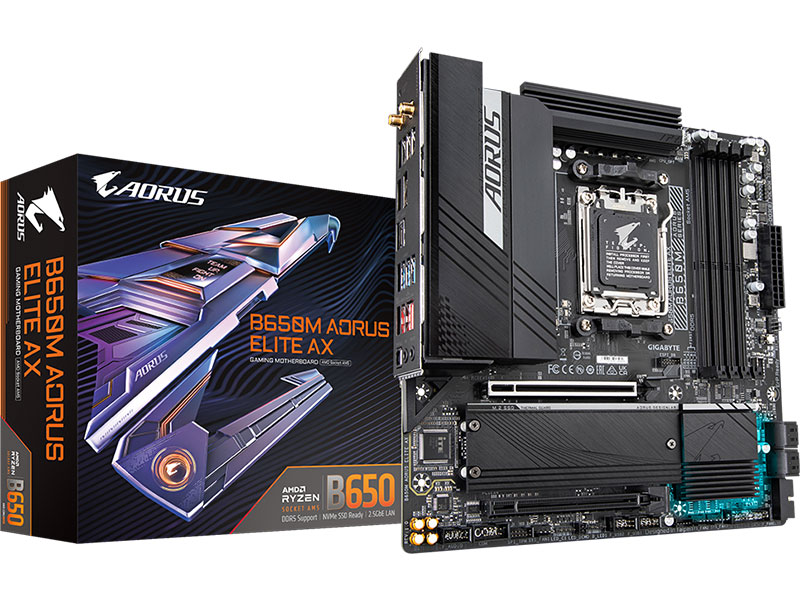

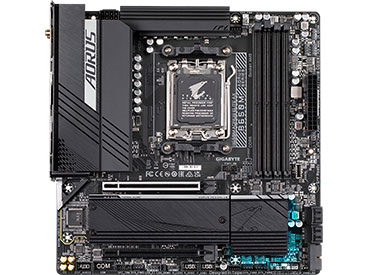

| Modelo | B650M AORUS ELITE AX (rev. 1.0/1.1) |
| Procesador | AMD Socket AM5, soporte para: Procesadores AMD Ryzen™ 7000 Series |
| Chipset | AMD B650 |
| Memoria | ● Soporte para módulos de memoria DDR5 8000(OC) / 7800(OC) / 7600(OC) / 7200(OC) / 7000(OC) / 6800(OC) / 6666(OC) / 6600(OC) / 6400(OC) / 6200(OC) / 6000(OC) / 5600(OC) / 5200 / 4800 / 4400 MT/s
● 4 x Sockets DDR5 DIMM que admiten hasta 192 GB de memoria del sistema (capacidad máxima de 48 GB por DIMM)
● Arquitectura de memoria Dual Channel
● Soporte para módulos de memoria non-ECC UDIMM 1Rx8/2Rx8/1Rx16
● Soporte para módulos de memoria AMD Extended Profiles for Overclocking (AMD EXPO™) y Extreme Memory Profile (XMP) |
| Gráficos Integrados | ● Procesador de gráficos integrado:
- 1 x DisplayPort, soportando una resolución máxima de 3840x2160 a 144 Hz
* Soporte para DisplayPort 1.4 y HDR
- 1 x HDMI, soportando una resolución máxima de 4096x2160 a 60 Hz
* Soporte para HDMI 2.1 y HDCP 2.3
** Soporte para puertos nativos compatibles con HDMI 2.1 TMDS
● (Las especificaciones gráficas pueden variar dependiendo del soporte de la CPU) |
| Audio | ● Realtek® Audio CODEC
● Audio de Alta Definición
● 2/4/5.1/7.1 canales
● Soporte para salida S/PDIF |
| LAN | Chip LAN Realtek® de 2,5 GbE (2,5 Gbps/1 Gbps/100 Mbps) |
| Módulo de Comunicación Inalámbrica | ● AMD Wi-Fi 6E RZ616 (MT7922A22M) (Para la revisión de PCB 1.0)
- WIFI a, b, g, n, ac, ax, compatible con bandas de frecuencia de portadora de 2.4/5/6 GHz
- BLUETOOTH 5.2
- Soporte para el estándar inalámbrico 11ax de 160 MHz y una velocidad de datos de hasta 2.4 Gbps
● Intel® Wi-Fi 6E AX210 (Para la revisión de PCB 1.1)
- WIFI a, b, g, n, ac, ax, compatible con bandas de frecuencia de portadora de 2.4/5/6 GHz
- BLUETOOTH 5.3
- Soporte para el estándar inalámbrico 11ax de 160 MHz y una velocidad de datos de hasta 2.4 Gbps
● (La velocidad de datos real puede variar según el entorno y el equipo). |
| Puertos de Expansión | ● CPU:
- 1 ranura PCI Express x16, con soporte para PCIe 4.0 y funcionando a x16 (PCIEX16)
● Chipset:
- 1 ranura PCI Express x16, con soporte para PCIe 4.0 y funcionando a x4 (PCIEX4) |
| Interfaz de Almacenamiento | ● CPU:
- 1 Conector M.2 (socket 3, M key, compatible con SSD tipo 25110/2280 PCIe 5.0* x4/x2) (M2A_CPU)
* El soporte real puede variar según la CPU.
- 1 Conector M.2 (socket 3, M key, compatible con SSD tipo 25110/2280 PCIe 4.0 x4/x2) (M2B_CPU)
● Chipset:
- 4 conectores SATA 6Gb/s
● Soporte para RAID 0, RAID 1 y RAID 10 para dispositivos de almacenamiento SSD NVMe
● Soporte para RAID 0, RAID 1 y RAID 10 para dispositivos de almacenamiento SATA |
| USB | ● CPU:
- 1 puerto USB Type-C® en el panel posterior, compatible con USB 3.2 Gen 2
- 2 puertos USB 3.2 Gen 2 Tipo-A (rojos) en el panel posterior
● CPU + Hub USB 2.0:
- 4 puertos USB 2.0/1.1 en el panel posterior
● Chipset:
- 1 puerto USB Type-C® con soporte USB 3.2 Gen 2x2, disponible a través del cabezal USB interno
- 3 puertos USB 3.2 Gen 1 (1 puerto en el panel posterior, 2 puertos disponibles través del cabezal USB interno)
- 4 puertos USB 2.0/1.1 (disponibles través de los cabezales USB internos)
● Chipset + Hub USB 3.2 Gen 1:
- 4 puertos USB 3.2 Gen 1 en el panel posterior |
| Conectores Internos de E/S | ● 1 x conector principal de alimentación ATX de 24 pines
● 1 x conector de alimentación ATX 12V de 8 pines
● 1 x cabezal de ventilador de CPU
● 1 x cabezal de ventilador de refrigeración por agua de CPU
● 3 x cabezales de ventilador de sistema
● 1 x cabezal de ventilador de sistema/bomba de refrigeración por agua
● 2 x cabezales de tira LED direccionable
● 2 x cabezales de tira LED RGB
● 1 x cabezal de tiras LED del refrigerador de la CPU/tiras LED RGB
● 2 x conectores M.2 Socket 3
● 4 x conectores SATA 6Gb/s
● 1 x cabezal del panel frontal
● 1 x cabezal de audio del panel frontal
● 1 x cabezal USB Type-C® con soporte USB 3.2 Gen 2x2
● 1 x cabezal USB 3.2 Gen 1
● 2 x cabezales USB 2.0/1.1
● 1 x cabezal de puerto serie
● 1 x conector de tarjeta adicional THB_U4
● 1 x cabezal del Módulo de Plataforma Confiable (Solo para el módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)
● 1 x botón de reinicio
● 1 x reset jumper
● 1 x Clear CMOS jumper |

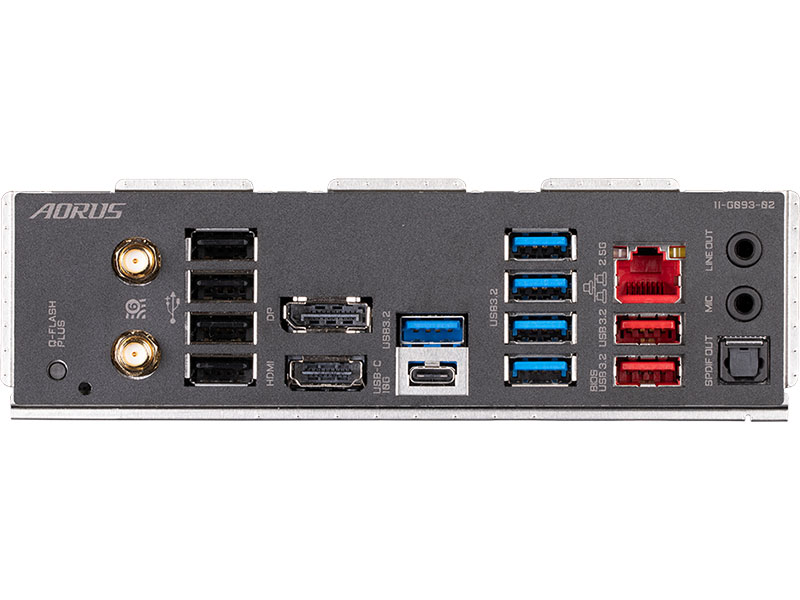

| Conectores del Panel Trasero | ● 1 x Botón Q-Flash Plus
● 2 x Conectores de antena SMA (2T2R)
● 1 x Puerto DisplayPort
● 1 x Puerto HDMI
● 1 x Puerto USB Type-C®, compatible con USB 3.2 Gen 2
● 2 x Puertos USB 3.2 Gen 2 Tipo-A (rojos)
● 5 x Puertos USB 3.2 Gen 1
● 4 x Puertos USB 2.0/1.1
● 1 x Puerto RJ-45
● 1 x Conector óptico S/PDIF Out
● 2 x Conectores de audio |
| Controlador de E/S | Chip Controlador de E/S iTE® |
| Monitorización H/W | ● Detección de voltaje
● Detección de temperatura
● Detección de velocidad del ventilador
● Detección del caudal de refrigeración por agua
● Advertencia de falla del ventilador
● Control de velocidad del ventilador
* La compatibilidad de la función de control de velocidad del ventilador (bomba) dependerá del ventilador (bomba) que instale. |
| BIOS | ● 1 x 256 Mbit flash
● Uso de BIOS AMI UEFI con licencia
● PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0 |
| Características Únicas | ● Soporte para GIGABYTE Control Center (GCC)
* Las aplicaciones disponibles y las funciones admitidas de cada aplicaciónen en GCC pueden variar según el modelo y las especificaciones de la placa base.
● Soporte para Q-Flash
● Soporte para Q-Flash Plus |
| Software Incluido | ● Norton® Internet Security (versión OEM)
● Software de administración de ancho de banda LAN |
| Sistema Operativo | ● Soporte para Windows 11 de 64 bits
● Soporte para Windows 10 de 64 bits |
| Diseño | Factor de Forma Micro ATX; 24,4 cm x 24,4 cm |
