| Marca | Gigabyte |
| Modelo | B760M DS3H AX DDR4 (rev. 1.x) |
| Procesador | ● Socket LGA1700: Compatible con Procesadores Intel® Core™, Pentium® Gold y Celeron® de 14.ª, 13.ª y 12.ª Generación
● El caché L3 varía según la CPU
* Consulta la "Lista de Soporte de CPU" para obtener más información. |
| Chipset | Intel® B760 Express |
| Memoria | ● Soporte para módulos de memoria DDR4 5333(O.C.) / DDR4 5133(O.C.) / DDR4 5000(O.C.) / 4933(O.C.) / 4800(O.C.) / 4700(O.C.) / 4600(O.C.) / 4500(O.C.) / 4400(O.C.) / 4300(O.C.) / 4266(O.C.) / 4133(O.C.) / 4000(O.C.) / 3866(O.C.) / 3800(O.C.) / 3733(O.C.) / 3666(O.C.) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3333(O.C.) / 3300(O.C.) / 3200 / 3000 / 2933 / 2666 / 2400 / 2133 MT/s
● 4 x Sockets DDR4 DIMM que admiten hasta 128 GB de memoria del sistema (capacidad máxima de 32 GB por DIMM)
● Arquitectura de memoria Dual Channel
● Soporte para módulos de memoria ECC UDIMM 1Rx8/2Rx8 (opera en modo non-ECC)
● Soporte para módulos de memoria non-ECC UDIMM 1Rx8/2Rx8/1Rx16
● Soporte para módulos de memoria Extreme Memory Profile (XMP)
(Por favor, consulta la "Lista de Soporte de Memoria" para obtener más información). |
| Gráficos Integrados | ● Procesador Gráfico Integrado - Soporte para Gráficos Intel® HD:
- 1 x HDMI con una resolución máxima de 4096 x 2160 @ 60 Hz
* Soporte para HDMI 2.0 y HDCP 2.3
- 1 x DisplayPort con una resolución máxima de 4096 x 2304 @ 60 Hz
* Soporte para DisplayPort 1.2 y HDCP 2.3
- 1 x DisplayPort con una resolución máxima de 4096 x 2304 @ 60 Hz
* Soporte para DisplayPort 1.2
● Soporte para hasta tres pantallas simultáneas.
● (Las especificaciones gráficas pueden variar dependiendo del soporte de la CPU) |
| Audio | ● Realtek® Audio CODEC
● Audio de Alta Definición
● 2/4/5.1/7.1 canales
● Soporte para salida S/PDIF |
| LAN | Chip LAN Realtek® de 2,5 GbE (2,5 Gbps/1 Gbps/100 Mbps) |
| Módulo de Comunicación Inalámbrica | ● AMD Wi-Fi 6E RZ608 (MT7921K) (Para PCB rev. 1.0)
- WIFI a, b, g, n, ac, ax, compatible con bandas de 2.4/5/6 GHz
- BLUETOOTH 5.2
- Compatible con el estándar inalámbrico 11ax 80MHz y una velocidad de datos de hasta 1,2 Gbps
● Intel® Wi-Fi 6E AX210 (Para PCB rev. 1.1)
- WIFI a, b, g, n, ac, ax, compatible con bandas de 2.4/5/6 GHz
- BLUETOOTH 5.3
- Compatible con el estándar inalámbrico 11ax 160MHz y una velocidad de datos de hasta 2,4 Gbps
● Intel® Wi-Fi 6E AX211 (Para PCB rev. 1.2)
- WIFI a, b, g, n, ac, ax, compatible con bandas de 2.4/5/6 GHz
- BLUETOOTH 5.3
- Compatible con el estándar inalámbrico 11ax 160MHz y una velocidad de datos de hasta 2,4 Gbps
● Realtek® Wi-Fi 6E RTL8852CE (Para PCB rev. 1.3)
- WIFI a, b, g, n, ac, ax, compatible con bandas de 2.4/5/6 GHz
- BLUETOOTH 5.3
- Compatible con el estándar inalámbrico 11ax 160MHz y una velocidad de datos de hasta 2,4 Gbps
● (La velocidad de datos real puede variar según el entorno y el equipo). |
| Puertos de Expansión | ● CPU:
- 1 x Ranura PCI Express x16, con soporte para PCIe 4.0 y funcionando a x16
● Chipset:
- 2 x Ranuras PCI Express x1, con soporte para PCIe 3.0 y funcionando a x1 |
| Interfaz de Almacenamiento | ● CPU:
- 1 x Conector M.2 (Socket 3, M key, tipo 2280 con soporte para SSD PCIe 4.0 x4/x2) (M2A_CPU)
● Chipset:
- 1 x Conector M.2 (Socket 3, M key, tipo 2280 con soporte para SSD PCIe 4.0 x4/x2) (M2P_SB)
- 4 x Conectores SATA 6Gb/s
● Soporte para RAID 0, RAID 1, RAID 5 y RAID 10 para dispositivos de almacenamiento SATA. |
| USB | ● Chipset:
- 1 x Puerto USB Type-C® en el panel trasero, compatible con USB 3.2 Gen 2
- 5 x Puertos USB 3.2 Gen 1 (3 puertos en el panel trasero, 2 puertos disponibles a través del cabezal USB interno)
- 2 x Puertos USB 2.0/1.1 en el panel trasero
● Chipset+2 USB 2.0 HUBs:
- 4 x Puertos USB 2.0/1.1 (disponibles a través de los cabezales USB internos) |
| Conectores Internos de E/S | ● 1 x conector principal de alimentación ATX de 24 pines
● 1 x conector de alimentación ATX 12V de 8 pines
● 1 x cabezal de ventilador de CPU
● 3 x cabezales de ventilador de sistema
● 1 x cabezal de tira LED direccionable
● 1 x cabezal de tira LED RGB
● 2 x conectores M.2 Socket 3
● 4 x conectores SATA 6Gb/s
● 1 x cabezal del panel frontal
● 1 x cabezal de audio del panel frontal
● 1 x cabezal USB 3.2 Gen 1
● 2 x cabezales USB 2.0/1.1
● 1 x cabezal del Módulo de Plataforma de Confianza (Solo para el módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)
● 1 x cabezal de Salida S/PDIF
● 1 x botón Q-Flash Plus
● 1 x botón reset
● 1 x reset jumper
● 1 x Clear CMOS jumper |

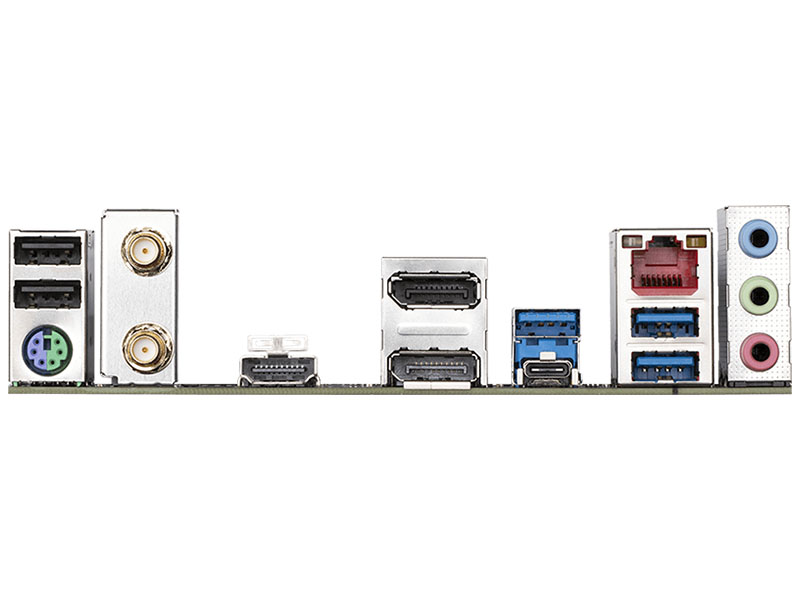

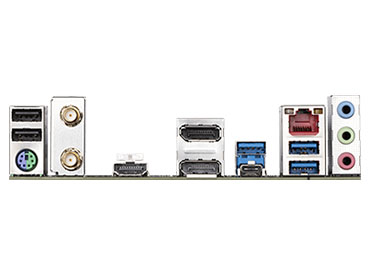

| Conectores del Panel Trasero | ● 2 x Puertos USB 2.0/1.1
● 1 x Puerto PS/2 para teclado/mouse
● 2 x Conectores de antena SMA (2T2R)
● 1 x Puerto HDMI
● 2 x Puertos DisplayPort
● 3 x Puertos USB 3.2 Gen 1
● 1 x Puerto USB Type-C®, con soporte USB 3.2 Gen 2
● 1 x Puerto RJ-45
● 3 x Conectores de audio |
| Controlador de E/S | Chip Controlador de E/S iTE® |
| Monitorización H/W | ● Detección de voltaje
● Detección de temperatura
● Detección de velocidad del ventilador
● Detección del caudal de refrigeración por agua
● Advertencia de falla del ventilador
● Control de velocidad del ventilador
* La compatibilidad con la función de control de velocidad del ventilador dependerá del cooler que instale. |
| BIOS | ● 1 x 128 Mbit flash
● Uso de BIOS AMI UEFI con licencia
● PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0 |
| Características Únicas | ● Soporte para GIGABYTE Control Center (GCC)
* Las aplicaciones disponibles y las funciones admitidas de cada aplicaciónen en el GIGABYTE Control Center (GCC) pueden variar según el modelo y las especificaciones de la placa base.
● Soporte para Q-Flash
● Soporte para Q-Flash Plus |
| Software Incluido | ● Norton® Internet Security (versión OEM)
● Software de gestión de ancho de banda LAN |
| Sistema Operativo | ● Soporte para Windows 11 de 64 bits
● Soporte para Windows 10 de 64 bits |

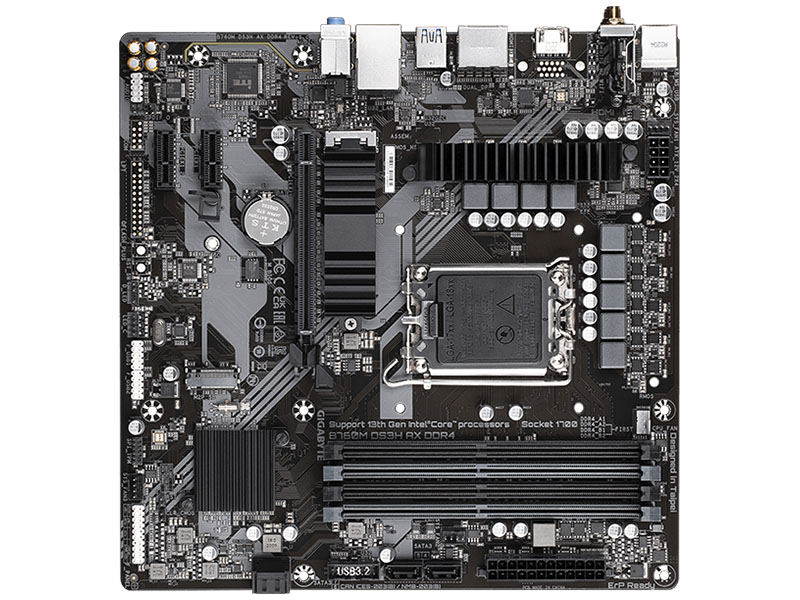

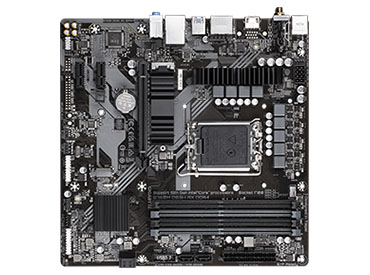

| Diseño | Factor de Forma Micro ATX; 24,4 cm x 24,4 cm |
