| Marca | Gigabyte |

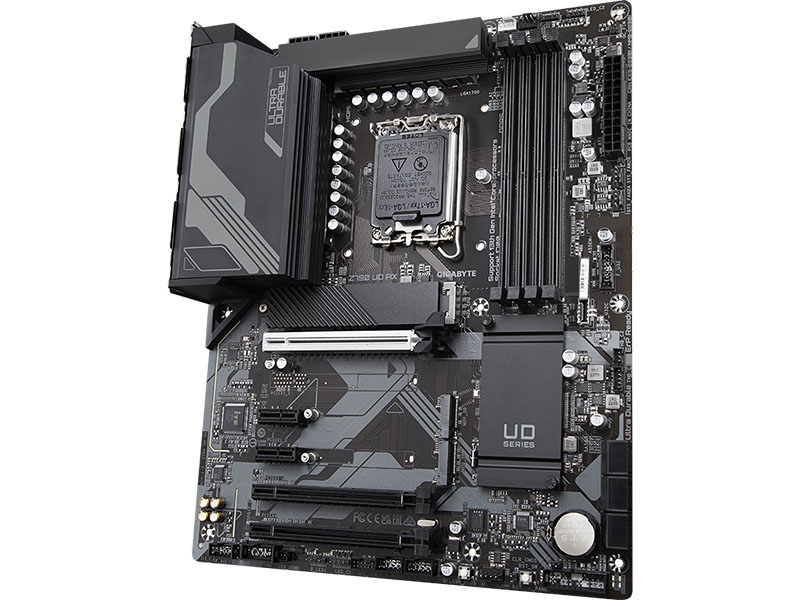

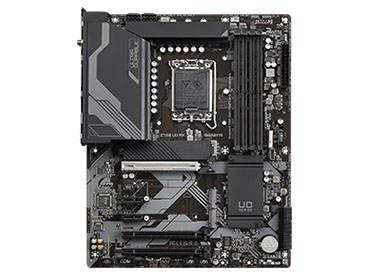

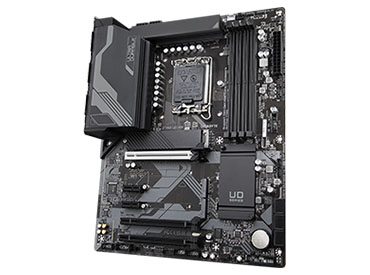

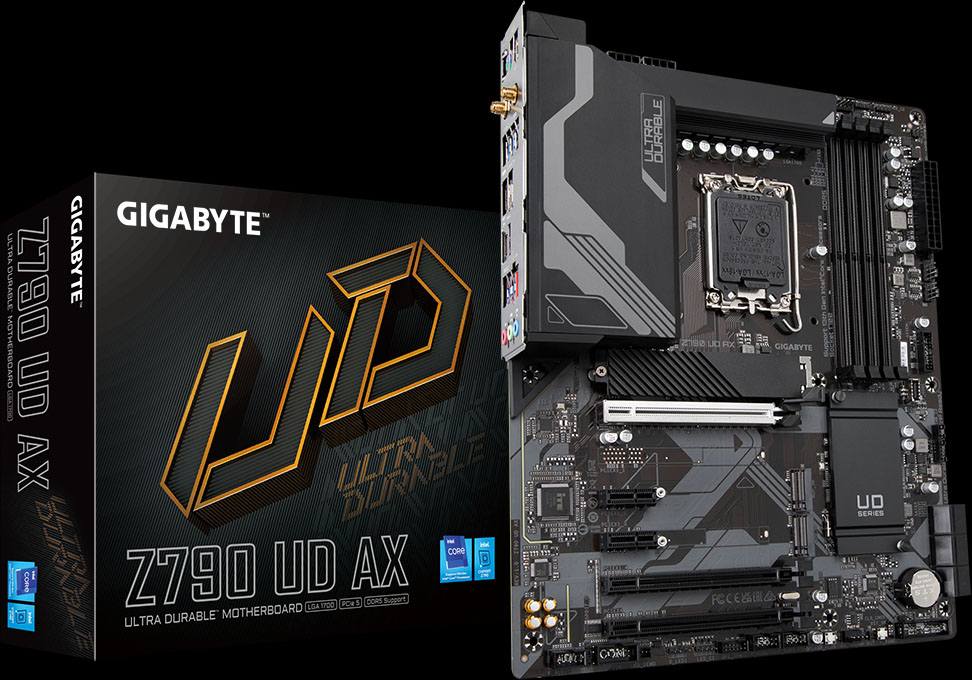

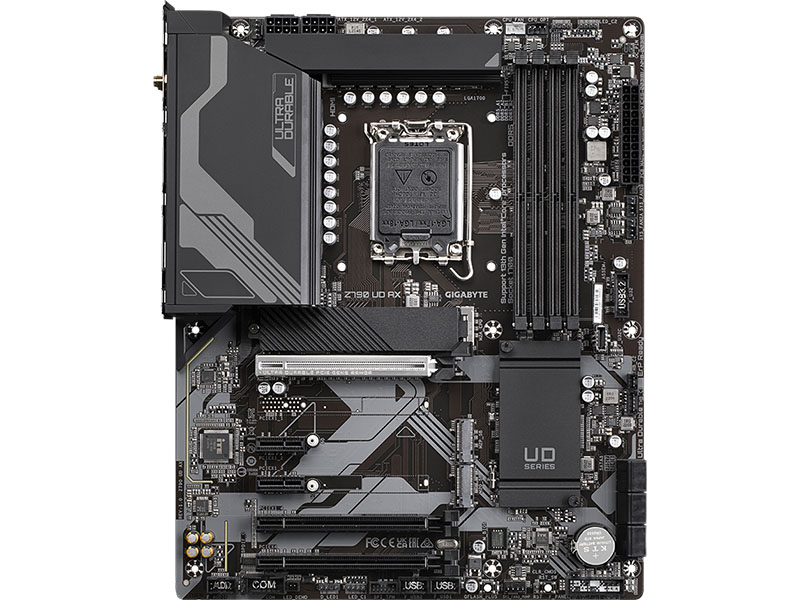

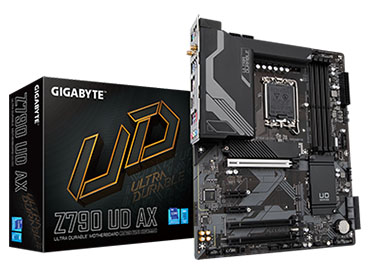

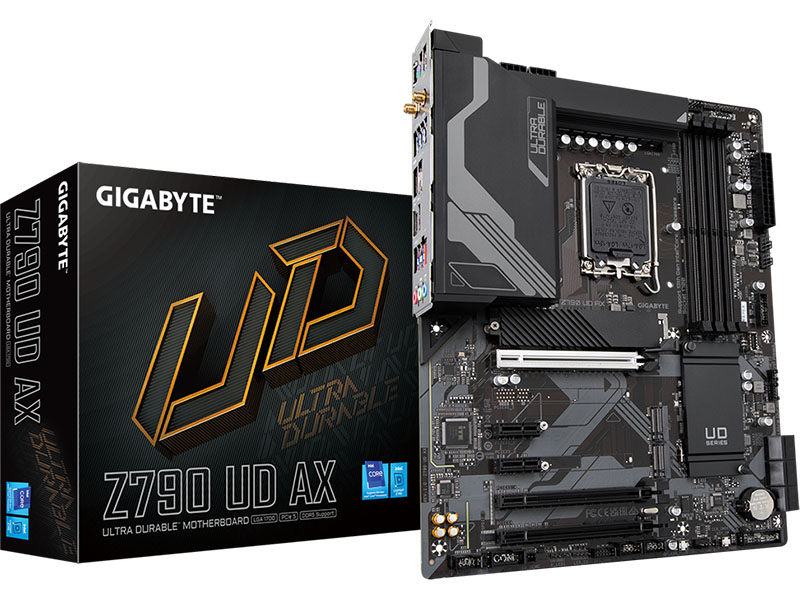

| Modelo | Z790 UD AX 1.0/1.1 |
| Procesador | ● Socket LGA1700: Compatible con Procesadores Intel® Core™, Pentium® Gold y Celeron® de 14.ª, 13.ª y 12.ª Generación
● El caché L3 varía según la CPU
* Consulta la "Lista de Soporte de CPU" para obtener más información. |
| Chipset | Intel® Z790 Express |
| Memoria | ● Soporte para módulos de memoria DDR5 7600(O.C.) / 7400(O.C.) / 7200(O.C.) / 7000(O.C.) / 6800(O.C.) / 6600(O.C.) / 6400(O.C.) / 6200(O.C.) / 6000(O.C.) / 5800(O.C.) / 5600(O.C.) / 5400(O.C.) / 5200(O.C.) / 4800 / 4000
● 4 x Sockets DDR5 DIMM que admiten hasta 192 GB de memoria del sistema (capacidad máxima de 48 GB por DIMM)
● Arquitectura de memoria Dual Channel
● Soporte para módulos de memoria ECC UDIMM 1Rx8/2Rx8 (opera en modo non-ECC)
● Soporte para módulos de memoria non-ECC UDIMM 1Rx8/2Rx8/1Rx16
● Soporte para módulos de memoria Extreme Memory Profile (XMP)
(Por favor, consulta la "Lista de Soporte de Memoria" para obtener más información). |
| Gráficos Integrados | ● Procesador Gráfico Integrado - Soporte para Gráficos Intel® HD:
- 1 x HDMI con una resolución máxima de 4096 x 2160 @ 60 Hz
* Soporte para HDMI 2.1 y HDCP 2.3
** Soporte para puertos nativos compatibles con HDMI 2.1 TMDS
- 1 x DisplayPort con una resolución máxima de 4096 x 2304 @ 60 Hz
* Soporte para DisplayPort 1.2 y HDCP 2.3
● (Las especificaciones gráficas pueden variar dependiendo del soporte de la CPU) |
| Audio | ● Realtek® Audio CODEC
● Audio de Alta Definición
● 2/4/5.1/7.1 canales
● Soporte para salida S/PDIF |
| LAN | Chip LAN Realtek® de 2,5 GbE (2,5 Gbps/1 Gbps/100 Mbps) |
| Módulo de comunicación inalámbrica | ● Intel® Wi-Fi 6E AX210 (Para PCB rev. 1.0)
- WIFI a, b, g, n, ac, ax, con soporte para bandas de frecuencia portadora de 2,4/5/6 GHz
- BLUETOOTH 5.3
- Compatible con el estándar inalámbrico 11ax 160MHz y velocidad de datos de hasta 2,4 Gbps
● Intel® Wi-Fi 6E AX211 (Para PCB rev. 1.1)
- WIFI a, b, g, n, ac, ax, con soporte para bandas de frecuencia portadora de 2,4/5/6 GHz
- BLUETOOTH 5.3
- Compatible con el estándar inalámbrico 11ax 160MHz y velocidad de datos de hasta 2,4 Gbps |
| Puertos de Expansión | ● CPU:
- 1 x Ranura PCI Express x16, con soporte para PCIe 5.0 y funcionando a x16 (PCIEX16)
* La ranura PCIEX16 sólo admite una tarjeta gráfica o un SSD NVMe.
● Chipset:
- 1 x Ranura PCI Express x16, con soporte para PCIe 4.0 y funcionando a x4 (PCIEX4)
- 1 x Ranura PCI Express x16, con soporte para PCIe 3.0 y funcionando a x1 (PCIEX1_4)
- 2 x Ranuras PCI Express x1, con soporte para PCIe 3.0 y funcionando a x1 (PCIEX1_2, PCIEX1_3) |
| Interfaz de Almacenamiento | ● CPU:
- 1 x Conector M.2 (Socket 3, M key, tipo 22110/2280 soportando SSD PCIe 4.0 x4/x2) (M2A_CPU)
● Chipset:
- 2 x Conectores M.2 (Socket 3, M key, tipo 2280 soportando SSD PCIe 4.0 x4/x2) (M2Q_SB, M2P_SB)
- 6 x Conectores SATA 6Gb/s
● Soporte para RAID 0, RAID 1, RAID 5 y RAID 10 para dispositivos de almacenamiento SSD NVMe.
● Soporte para RAID 0, RAID 1, RAID 5 y RAID 10 para dispositivos de almacenamiento SATA. |
| USB | ● Chipset:
- 1 x Puerto USB Type-C® en el panel trasero, compatible con USB 3.2 Gen 2x2
- 1 x Puerto USB Type-C®, compatible con USB 3.2 Gen 1 (disponible a través del cabezal USB interno)
- 1 x Puerto USB 3.2 Gen 2 Tipo-A (rojo) en el panel trasero
- 6 x Puertos USB 3.2 Gen 1 (4 puertos en el panel trasero, 2 puertos disponibles a través del cabezal USB interno)
● Chipset+2 USB 2.0 HUBs:
- 8 x Puertos USB 2.0/1.1 (4 puertos en el panel trasero, 4 puertos disponibles a través de los cabezales USB internos) |
| Conectores Internos de E/S | ● 1 x conector principal de alimentación ATX de 24 pines
● 2 x conectores de alimentación ATX 12V de 8 pines
● 1 x cabezal de ventilador de CPU
● 1 x cabezal de ventilador de refrigeración líquida para CPU
● 3 x cabezales de ventilador de sistema
● 1 x cabezal de ventilador de sistema / bomba de refrigeración líquida
● 2 x cabezales de tira LED direccionable
● 2 x cabezales de tira LED RGB
● 3 x conectores M.2 Socket 3
● 6 x conectores SATA 6Gb/s
● 1 x cabezal del panel frontal
● 1 x cabezal de audio del panel frontal
● 1 x cabezal de Salida S/PDIF
● 1 x cabezal USB Type-C®, compatible con USB 3.2 Gen 1
● 1 x cabezal USB 3.2 Gen 1
● 2 x cabezales USB 2.0/1.1
● 1 x cabezal de puerto serie
● 2 x conectores para tarjetas complementarias Thunderbolt™
● 1 x cabezal del Módulo de Plataforma de Confianza (Solo para el módulo GC-TPM2.0 SPI / GC-TPM2.0 SPI 2.0)
● 1 x botón de reset
● 1 x botón Q-Flash Plus
● 1 x reset jumper
● 1 x Clear CMOS jumper |

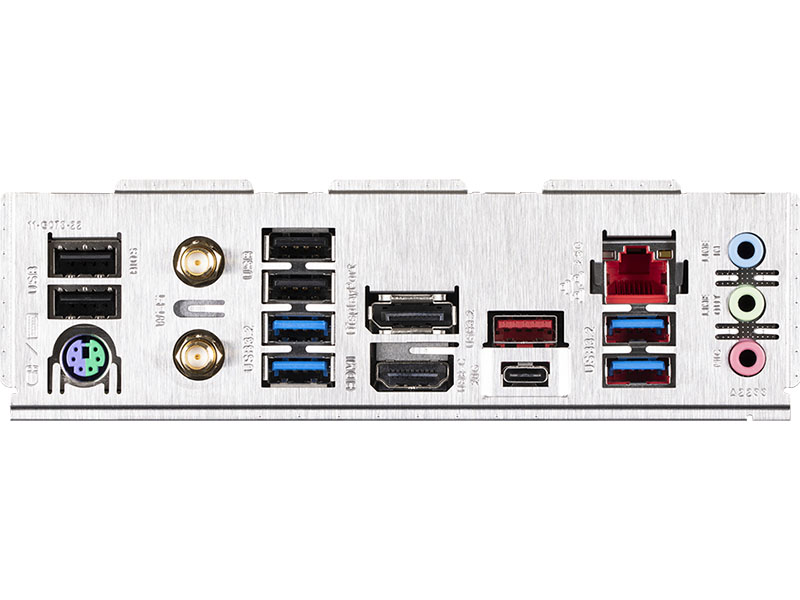

| Conectores del Panel Trasero | ● 1 x Puerto USB Type-C®, con soporte USB 3.2 Gen 2x2
● 1 x Puerto USB 3.2 Gen 2 Tipo-A (rojo)
● 4 x Puertos USB 3.2 Gen 1
● 4 x Puertos USB 2.0/1.1
● 2 x Conectores de antena SMA (2T2R)
● 1 x Puerto HDMI
● 1 x Puerto DisplayPort
● 1 x Puerto RJ-45
● 3 x Conectores de audio |
| Controlador de E/S | Chip Controlador de E/S iTE® |
| Monitorización H/W | ● Detección de voltaje
● Detección de temperatura
● Detección de velocidad del ventilador
● Detección del caudal de refrigeración por agua
● Advertencia de falla del ventilador
● Control de velocidad del ventilador
* La compatibilidad de la función de control de velocidad del ventilador (bomba) dependerá del ventilador (bomba) que instale. |
| BIOS | ● 1 x 256 Mbit flash
● Uso de BIOS AMI UEFI con licencia
● PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0 |
| Características Únicas | ● Soporte para GIGABYTE Control Center (GCC)
* Las aplicaciones disponibles y las funciones admitidas de cada aplicaciónen en el GIGABYTE Control Center (GCC) pueden variar según el modelo y las especificaciones de la placa base.
● Soporte para Q-Flash
● Soporte para Q-Flash Plus
● Soporte para Smart Backup |
| Software Incluido | ● Norton® Internet Security (versión OEM)
● Software de gestión de ancho de banda LAN |
| Sistema Operativo | ● Soporte para Windows 11 de 64 bits
● Soporte para Windows 10 de 64 bits |
| Diseño | Factor de Forma ATX; 30,5 cm x 24,4 cm |
