| Identificación | |
| Marca | Brother |

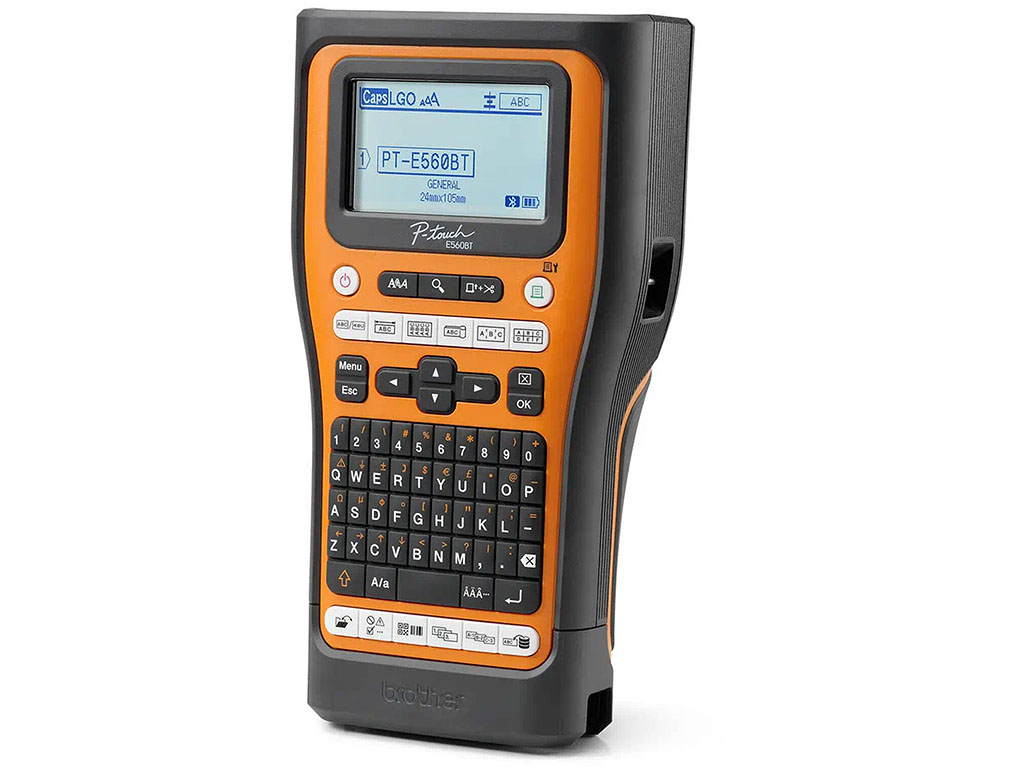

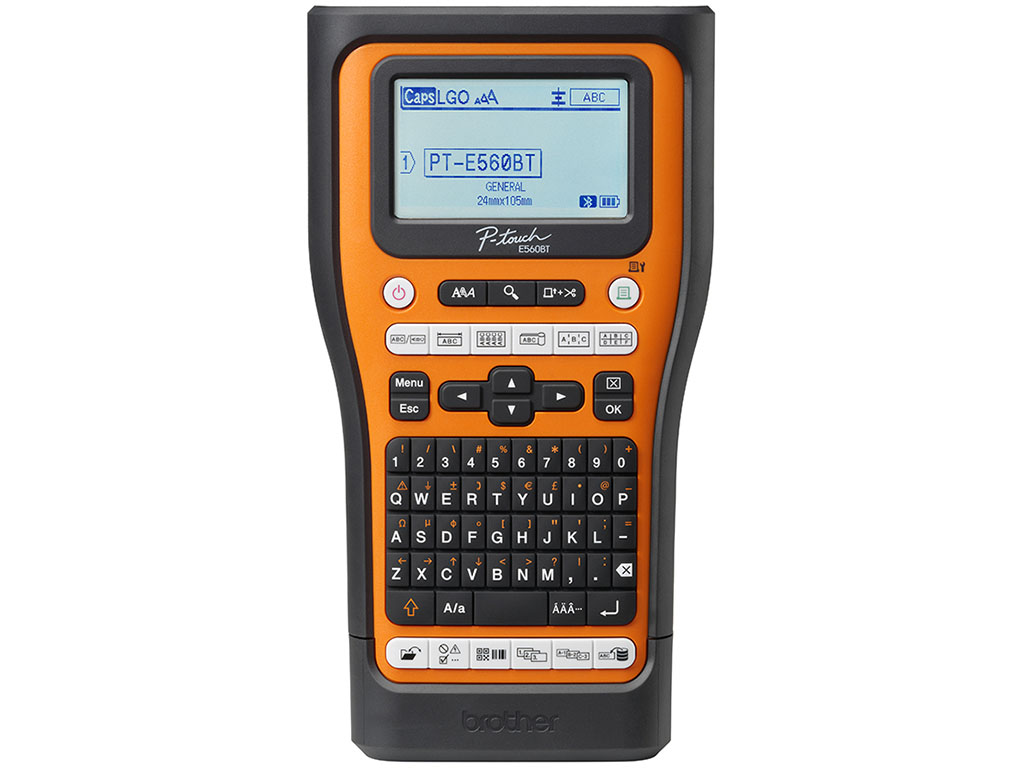

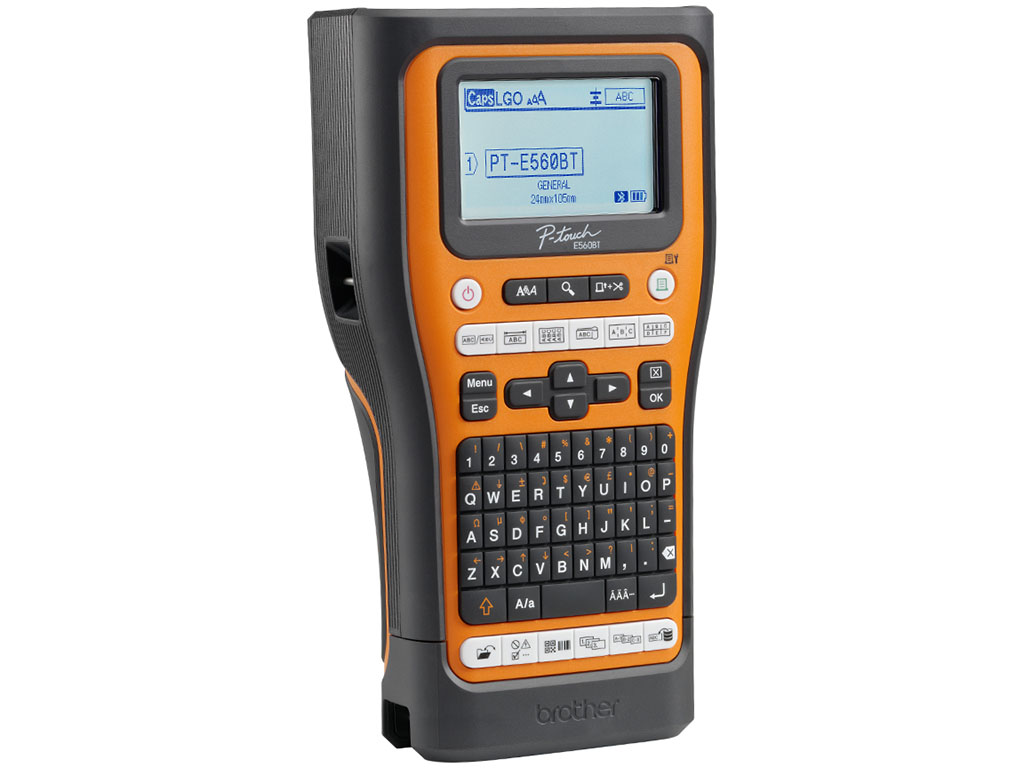

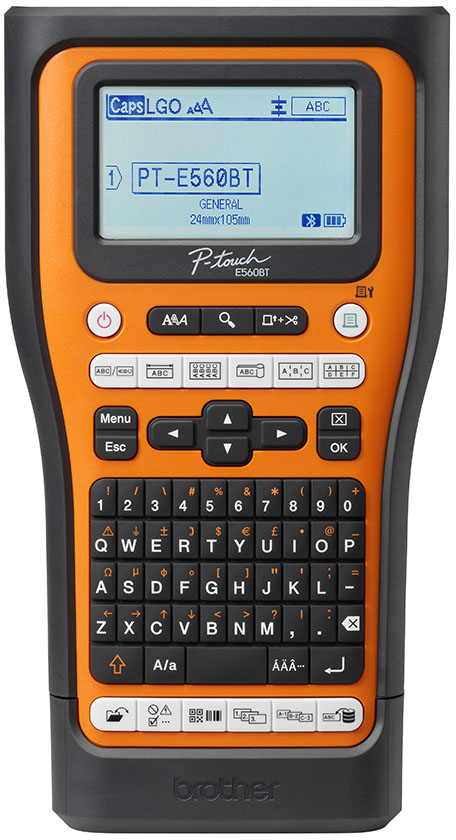

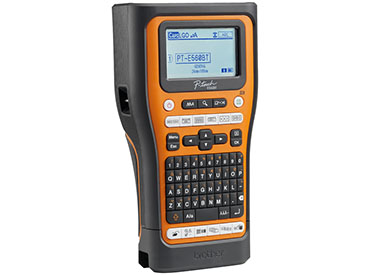

| Modelo del equipo | PT-E560BT |
| SKU del kit | PTE560BTVP |
| Línea | P-touch EDGE |
| Tipo de equipo | Rotuladora electrónica industrial portátil |
| Funcionamiento | Autónomo, con computadora o con dispositivos móviles |
| Tecnología de impresión | Transferencia térmica laminada |
| Color | Naranja y negro |
| Aplicaciones | • Cables, alambres y patch cords
• Patch panels, bloques de terminales y bloques de punzonamiento
• Placas frontales, tomacorrientes, cuadros y tableros eléctricos
• Telecomunicaciones, CCTV, racks y gabinetes
• Gestión de activos, componentes y herramientas |
| Diseño y Controles | |
| Formato | Portátil, de mano |
| Teclado | QWERTY de goma |
| Teclas | 70 teclas; 10 teclas físicas para 13 funciones |
| Funciones de acceso directo | • Uso general
• Placa frontal
• Organizador de cables
• Tubo termorretráctil
• Bandera de cable
• Patch panel
• Bloque de terminales
• Bloque de punzonamiento
• Código de barras
• Serialización y serialización avanzada
• Base de datos
• Cinta autolaminada |
| Alimentación de cinta | Automática |
| Sensor de consumibles | Identificación inteligente del tipo y ancho del cartucho instalado |
| Detección automática | Tubo termorretráctil y cinta autolaminada |
| Unidades configurables | Milímetros y pulgadas |
| Pantalla | |
| Tipo de pantalla | LCD gráfica monocromática con retroiluminación |
| Resolución de pantalla | 240 x 120 puntos |
| Área visible de texto | 17 caracteres x 2 líneas |
| Vista previa | Vista previa gráfica real de la etiqueta |
| Indicadores | Nivel de batería, estado de Bluetooth, fuente, tamaño y estilo del texto, marco, longitud de cinta, orientación y tipo de aplicación |
| Contraste | Ajustable de -2 a +2 |
| Retroiluminación con batería | 10 segundos, 30 segundos, 1 minuto o desactivada |
| Retroiluminación con USB | 1 minuto, 5 minutos, 10 minutos o desactivada |
| Impresión | |
| Resolución estándar | 180 x 180 ppp |
| Cabezal de impresión | 128 puntos |
| Resolución máxima desde computadora | Hasta 180 x 360 ppp |
| Velocidad con adaptador PA-AD-004 | Hasta 30 mm/s |
| Velocidad con batería | Hasta 20 mm/s |
| Ancho máximo del consumible | 24 mm |
| Altura máxima de impresión | 18 mm con cinta de 24 mm |
| Longitud máxima de impresión | 999 mm |
| Longitud en modo general | Automática o de 10 a 999 mm |
| Longitud en modo placa frontal | De 10 a 999 mm |
| Longitud para tubo termorretráctil | De 25 a 999 mm |
| Longitud para cinta autolaminada | De 15 a 300 mm |
| Cantidad máxima de líneas | • 24 mm: 7 líneas
• 18 mm: 5 líneas
• 12 mm: 3 líneas
• 9 mm: 2 líneas
• 6 mm: 2 líneas
• 3,5 mm: 1 línea |
| Cantidad de copias | De 1 a 99 |
| Modos de impresión | Repetida, espejo, invertida y vertical |
| Orientación y rotación | 0°, 90°, 180° y 270° |
| Vista previa antes de imprimir | Sí |
| Códigos de barras por etiqueta | Hasta 5 |
| Ajuste de longitud | De -3 a +3 |
| Cortador | |
| Tipo de cortador | Cortador automático dual |
| Corte completo | Automático |
| Corte medio | Automático |
| Función Easy-Peel | Sí |
| Impresión de tiras continuas | Sí |
| Impresión encadenada | Sí |
| Configuraciones de corte | 9: corte completo, corte medio, impresión encadenada y modo para cinta especial |
| Fuentes y Formato de Texto | |
| Fuentes integradas | 14: Helsinki, Brussels, US, Los Angeles, San Diego, Florida, Calgary, Belgium, Atlanta, Adams, Brunei, Sofia, Germany y Letter Gothic |
| Tamaños de texto | Automático; 6, 9, 12, 18, 24, 36, 42 y 48 pt |
| Estilos de fuente | 10: normal, negrita, contorno, sombra, sólida, cursiva, cursiva negrita, cursiva con contorno, cursiva con sombra y cursiva sólida |
| Anchos de caracteres | x1/2, x2/3, x1, x3/2 y x2 |
| Decoración de línea | Desactivada, subrayado, tachado simple y tachado doble |
| Alineación horizontal | Izquierda, centrada, derecha y justificada |
| Marcos integrados | 7: rectangulares, rectangulares redondeados y tabla |
| Caracteres y símbolos | 684 caracteres sin contar espacios, 147 caracteres acentuados y 476 símbolos |
| Ajuste automático de texto | Reducción del tamaño o del ancho a x1/2 o x2/3 |
| Formato independiente por línea | Sí |
| Contenido personalizado | Admite símbolos e imágenes personalizados |
| Idiomas | |
| Idiomas de interfaz | 20: inglés, francés, neerlandés, italiano, español, portugués, portugués de Brasil, danés, noruego, sueco, finlandés, alemán, húngaro, checo, polaco, rumano, esloveno, eslovaco, croata y turco |
| Códigos de Barras | |
| Códigos lineales integrados | CODE39, CODE128, ITF (I-2/5), UPC-A, UPC-E, EAN-8, EAN-13, GS1-128 (UCC/EAN-128) y CODABAR (NW-7) |
| Códigos 2D integrados | Código QR y Data Matrix |
| Variantes de código QR | Modelo 1, Modelo 2 y Micro QR |
| Tamaños de código QR | Pequeño, mediano pequeño, mediano, mediano grande y grande |
| Corrección de errores QR | 7%, 15%, 25% y 30% |
| Formatos Data Matrix | Cuadrado y rectangular |
| Tamaños Data Matrix | Pequeño, mediano pequeño, mediano, mediano grande y grande |
| Códigos mediante software o plantillas | GS1 DataBar, PDF417, MaxiCode, Aztec Code y GS1 Composite |
| Funciones de Etiquetado Industrial | |
| Modos de etiquetado | Uso general, placa frontal, organizador de cables, bandera de cable, patch panel, bloque de terminales, bloque de punzonamiento, tubo termorretráctil y cinta autolaminada |
| Etiquetas Cross-ID | Sí; formatos emparejado y agrupado |
| Serialización | Sí; hasta 99 incrementos y uno o dos campos serializables |
| Modos de serialización | Individual, simultánea y avanzada |
| Sistemas de numeración | Normal, octal, decimal y hexadecimal |
| Bloques de texto | Hasta 99 en modo general, 5 en placa frontal y 99 en patch panel |
| Longitud de bloque en patch panel | De 5 a 300 mm |
| Separadores para patch panel | Marca, guion, línea, línea en negrita, marco o ninguno |
| Funciones para patch panel | Orientación de 0°, 90°, 180° o 270°, orden inverso, longitud individual por bloque y configuración sin márgenes laterales |
| Diámetro configurable de cable | De 3 a 90 mm |
| Longitud de bandera de cable | De 10 a 200 mm |
| Bloque de punzonamiento | Ancho de módulo de 50 a 300 mm; 2, 3, 4 o 5 pares, personalizado o en blanco |
| Valor inicial de punzonamiento | Hasta 99.999 |
| Funciones avanzadas | Formatos automáticos, inserción de texto, transferencia de logotipos e imágenes e importación de bases de datos |
| Memoria | |
| Búfer de texto por archivo | Hasta 1.800 caracteres |
| Almacenamiento autónomo | Hasta 99 archivos de etiquetas |
| Memoria para datos transferidos | 6 MB |
| Plantillas transferibles | Hasta 99 |
| Contenido transferible | Plantillas, bases de datos, imágenes, símbolos y caracteres personalizados |
| Plantillas sin computadora | Impresión y edición de campos desde el equipo |
| Bases de datos transferidas | Impresión, búsqueda y edición de registros desde el equipo |
| Formato de base de datos en el equipo | CSV |
| Conectividad | |
| USB | USB 2.0 Full Speed |
| Conector USB | USB Type-C |
| Funciones de USB-C | Transferencia de datos, conexión con computadora, carga de batería y alimentación externa |
| Bluetooth | Bluetooth 5.0 Classic |
| Perfil y protocolo Bluetooth | SPP e iAP |
| Compatibilidad Apple | MFi |
| Reconexión automática Bluetooth | Configurable |
| Interfaces | USB-C y Bluetooth; sin Wi-Fi |
| Lenguajes y modos de impresión | Raster, P-touch Template y Brother Mobile SDK |
| Software y Compatibilidad | |
| Software para computadora | Brother P-touch Editor, controlador de impresora, P-touch Transfer Manager, P-touch Transfer Express, Printer Setting Tool, P-touch Update Software, Firmware Update Tool, Driver Deployment Wizard y Cable Labeling Wizard |
| Funciones con P-touch Editor | Diseño avanzado, códigos de barras, imágenes y logotipos, vinculación con bases de datos, plantillas, símbolos, fuentes de la computadora y etiquetas para aplicaciones eléctricas y de redes |
| Bases de datos en P-touch Editor para Windows | TXT, CSV, XLS, XLSX, MDB y ACCDB |
| Aplicaciones móviles | Brother Pro Label Tool, Mobile Transfer Express, iLink&Label, Brother Print SDK y Brother Mobile SDK |
| Funciones móviles | Diseño e impresión por Bluetooth, etiquetas eléctricas y de telecomunicaciones, y transferencia de plantillas, bases de datos e imágenes |
| Plataformas compatibles con SDK | Windows, Android e iOS |
| Windows | Windows 11 y Windows 10 de 32 o 64 bits |
| macOS | macOS 26, 15, 14, 13 y 12 |
| Sistemas operativos móviles | Android e iOS |
| Consumibles | |
| Formato | Cartuchos de cinta continua |
| Familias compatibles | TZe, HGe, HSe, STe, SLe y TZe-SL |
| Tipos de consumibles | Cinta laminada y no laminada, adhesivo estándar y extrafuerte, ID flexible, indicadora de manipulación, libre de ácido, tela termoadhesiva, tubo termorretráctil, cinta para esténcil y cinta autolaminada |
| Anchos de cinta TZe | 3,5 mm, 6 mm, 9 mm, 12 mm, 18 mm y 24 mm |
| Anchos de cinta HGe | 6 mm, 9 mm, 12 mm, 18 mm y 24 mm |
| Tubos HSe 2:1 | 5,8 mm, 8,8 mm, 11,7 mm, 17,7 mm y 23,6 mm |
| Tubos HSe 3:1 | 5,2 mm, 9 mm, 11,2 mm y 21 mm |
| Cintas autolaminadas | 24 mm de ancho |
| Longitud de las cintas | Según el cartucho |
| Alimentación | |
| Batería | Batería recargable de iones de litio BA-E001 |
| Tensión nominal | 7,2 V |
| Batería reemplazable | Sí |
| Carga mediante USB-C | Sí; fuente mínima de 5 V CC y 0,5 A |
| Adaptador compatible | Brother PA-AD-004 USB-C Power Delivery, opcional y no incluido |
| Entrada del adaptador | 100-240 V CA, 50/60 Hz |
| Salidas del adaptador | 5 V CC / 3 A; 9 V CC / 3 A; 12 V CC / 2,5 A; 15 V CC / 2 A; 20 V CC / 1,5 A |
| Tiempo de carga con PA-AD-004 | Aproximadamente 3 horas |
| Otras fuentes de carga | Computadora o fuente USB convencional |
| Apagado automático con batería | Desactivado o de 10 minutos a 1 hora |
| Apagado automático con USB | Desactivado o de 10 minutos a 12 horas |
| Eficiencia energética | Certificación ENERGY STAR |
| Dimensiones, Peso y Entorno | |
| Dimensiones | 132 mm de ancho x 244 mm de profundidad x 80 mm de alto |
| Peso | Aproximadamente 1.050 g sin batería ni cartucho de cinta |
| Temperatura de funcionamiento | De 10 a 35 °C |
| Humedad de funcionamiento | De 20% a 80%, sin condensación |
| Temperatura máxima de bulbo húmedo | 27 °C |
| Temperatura de almacenamiento | De -20 a 60 °C |
| Humedad de almacenamiento | De 20% a 80%, sin condensación |
| Temperatura recomendada durante la carga | De 10 a 35 °C |

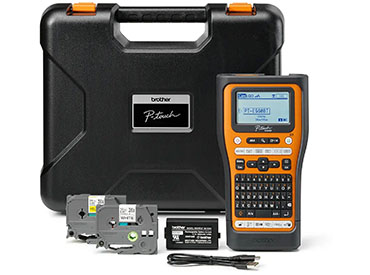

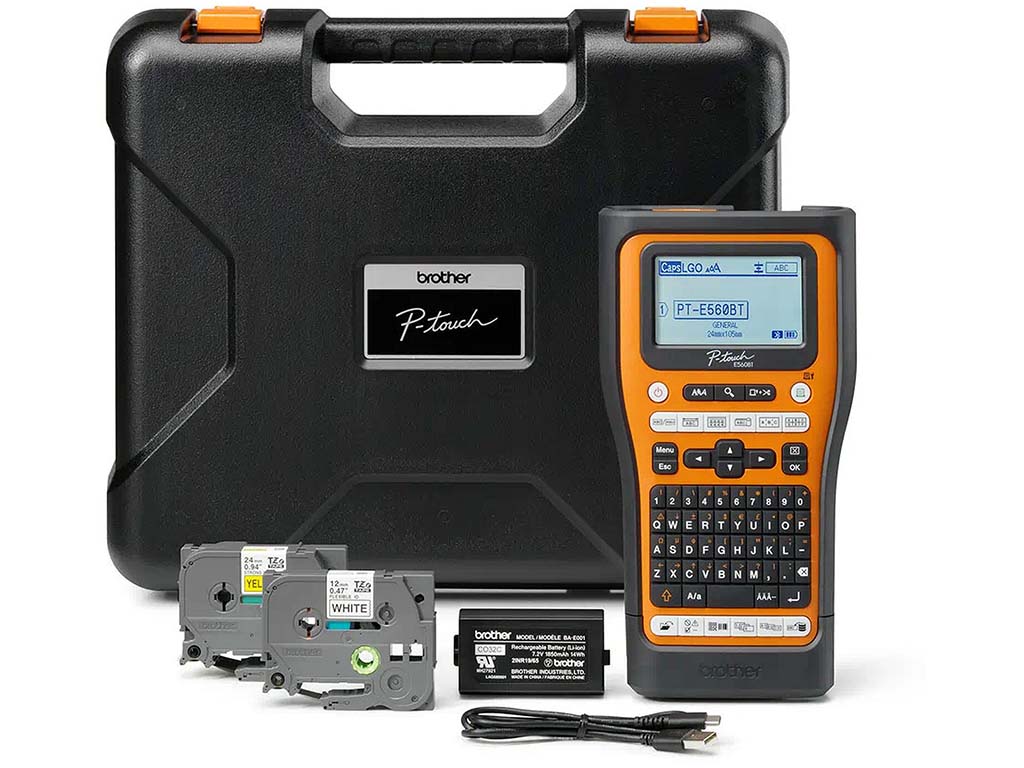

| Contenido del Kit | |
| Incluye | • Rotuladora industrial Brother PT-E560BT
• Batería recargable de iones de litio BA-E001
• Cable USB con conector USB-C para carga y transferencia de datos
• Cinta laminada TZe-FX231 ID flexible de 12 mm x 8 m, negro sobre blanco
• Cinta laminada TZe-S651 con adhesivo extrafuerte de 24 mm x 8 m, negro sobre amarillo
• Maletín rígido de transporte
• Correa de mano
• Documentación de inicio rápido
• Información de garantía |
