| Marca | Furukawa |
| Modelo | GIGALAN GREEN CAT.6 U/UTP LSZH |
| Número de Parte | 23400198 |
| Descripción y Aplicación | |
| Descripción | Cable para transmisión de datos GigaLan Categoría 6 sin blindaje, para uso interno |
| Categoría | CAT.6 |
| Aplicación | • ATM -155 (UTP), AF-PHY-OO15.000 y AF-PHY-0018.000
• TP-PMD, ANSI X3T9.5
• GIGABIT ETHERNET, IEEE 802.3ab 1000 baseT, IEEE 802.3an 2006
• 100BASE-TX, IEEE 802.3u
• 100BASE-T4, IEEE 802.3u
• 100vg-AnyLAN, IEEE802.12
• 10BASE-T, IEEE802.3
• TOKEN RING, IEEE802.5
• 3X-AS400, IBM
• TSB-155
• ATM LAN 1.2 Gbit/s, AF-PHY 0162.000 2001 |
| Ambiente de Instalación | Interno |
| Ambiente de Operación | No agresivo |
| Compatibilidad | Conectores y patch panels CAT.6 |
| Construcción | |
| Construcción | U/UTP |
| Blindaje | Sin blindaje |
| Conductor | Hilo sólido de cobre desnudo |
| Calibre del Conductor | 23AWG |
| Aislamiento | Polietileno de alta densidad con diámetro nominal del conductor aislado 1,0mm |
| Cantidad de Pares | 4 |
| Divisor de Pares Integrado | Sí |
| Par | • Los conductores aislados son trenzados dos a dos y forman un par con colores como se muestra en la tabla abajo.
• Los pasos de torsión deben ser adecuados para atender los niveles de diafonía previstos. |

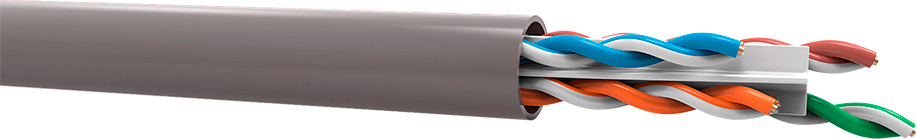

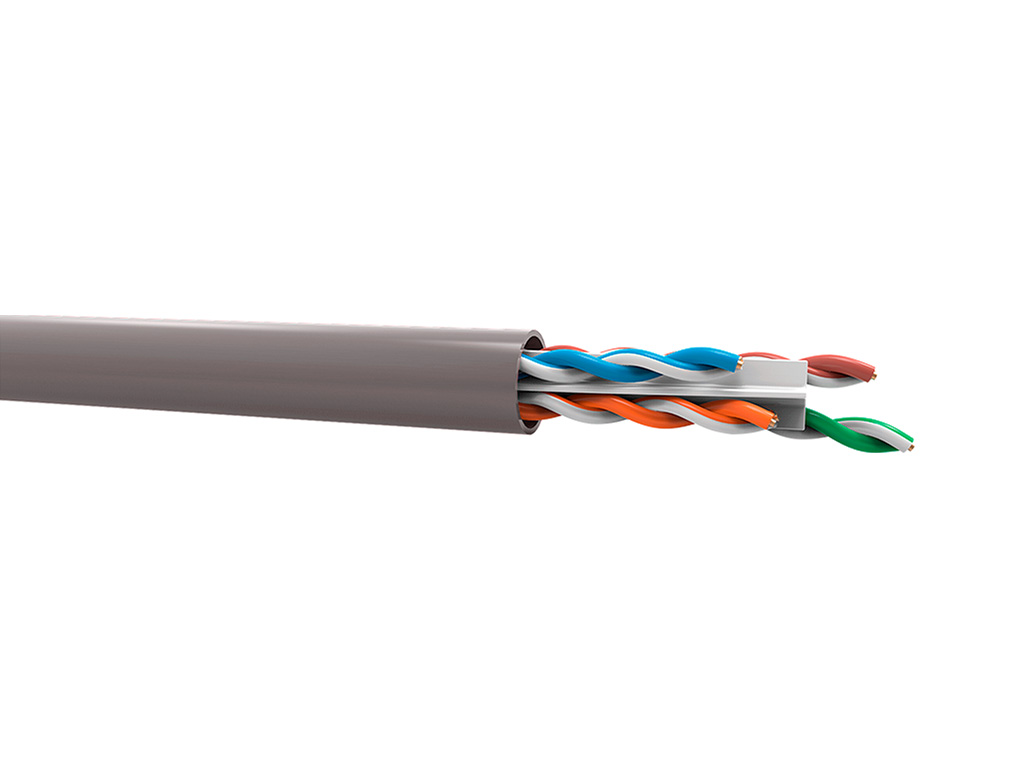

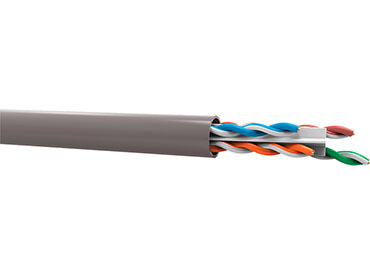

| Núcleo | Los pares son reunidos con paso adecuado, formando el núcleo del cable. Es utilizado un elemento central (Cross Web) en material termoplástico para separación de los 4 pares trenzados. |
| Código de Colores | • Par 1: Conductor “A” Azul | Conductor “B” Blanco / Raya Azul
• Par 2: Conductor “A” Naranja | Conductor “B” Blanco / Raya Naranja
• Par 3: Conductor “A” Verde | Conductor “B” Blanco / Raya Verde
• Par 4: Conductor “A” Marrón | Conductor “B” Blanco / Raya Marrón |
| Cubierta y Ambiente | |
| Cubierta | Compuesto LSZH que utiliza caña de azúcar en su formulación, también conocido como polietileno verde, extraído a base de etanol |
| Color (Línea) | • Azul, Gris, Amarillo, Blanco, Negro, Rojo y Verde
• Otros colores bajo consulta |
| Grado de Flamabilidad | LSZH - IEC 60332-3-25 (Categoría D) |
| Diámetro Nominal | 6,0mm |
| Temperatura de Instalación | 0ºC hasta 50ºC |
| Temperatura de Operación | -20ºC hasta 60ºC |
| Temperatura de Almacenamiento | -20ºC hasta 70ºC |
| Características Eléctricas | |
| Resistencia del Aislamiento | 10000 MΩ.km |
| Desequilibrio Resistivo | 5% Máximo |
| Resistencia CC del Conductor | 93,8 Ω/km Máxima del Conductor a 20 |
| Capacitancia Mutua | 56 pF/m Máxima @ 1 kHz |
| Desequilibrio Capacitivo Par x Tierra | 3,3 pF/m Máx. @ 1kHz |
| Prueba de Tensión Eléctrica | 2500 VDC/3s |
| Impedancia Característica | 100±15% Ω |
| Retraso de Propagación | 545ns/100m @ 10MHz Máximo |
| Instalación y PoE | |
| Velocidad de Propagación Nominal | 68% |
| Diferencia entre el Atraso de Propagación | 45ns/100m Máximo |
| Soporte a PoE | • PoE (IEEE 802.3af) - Sin restricción de bundle
• PoE+ (IEEE 802.3at) - Sin restricción de bundle
• PoE++ (IEEE 802.3bt) - 192 bundles
• 4PPoE (IEEE 802.3bt) - 128 bundles |
| Enlace Permanente | Enlace permanente hasta 90m |
| Canal | Canal hasta 6 conexiones - 100m |
| MPTL | MPTL hasta 90m |
| Normas y Certificaciones | |
| RoHS | Cable de acuerdo con la directiva RoHS (Restriction of Hazardous Substances) |
| Normas | • ANSI/TIA-568.2-E
• ISO/IEC 11801
• IEC 61156-5
• IEC 60332-3
• IEC 60754-2
• IEC 61034-2
• UL 444
• ABNT NBR 14703
• ABNT NBR 14705
• ABNT NBR 14565 |
| Certificaciones | • ETL Verified 103011438CRT-004a
• ETL 4 conexiones 3073041-003
• ETL 6 conexiones 102086938CRT-001a
• Anatel 00498-13-00256 |
| Identificación y Logística | |
| Grabación | FURUKAWA GIGALAN GREEN CAT.6 U/UTP 23AWGX4P LSZH 75C ROHS COMPLIANT ANATEL 00498-13-00256 ETL VERIFIED TO ANSI/TIA-568.2-E LIGHTERA YAAMMDDHHmm {1}m |
| Formato de Fecha (Grabación) | YAAMMDDHHmm - Y: Proceso de fabricación, AA: Año; MM: Mes; DD: Día; HH: Hora; mm: minuto |
| Marcación Métrica | {1} - Marcación Secuencial Métrico |
| Peso del Cable | 39.38 kg/km |

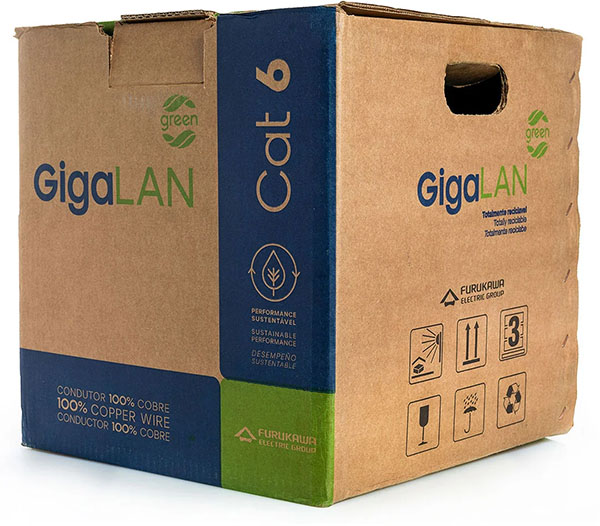

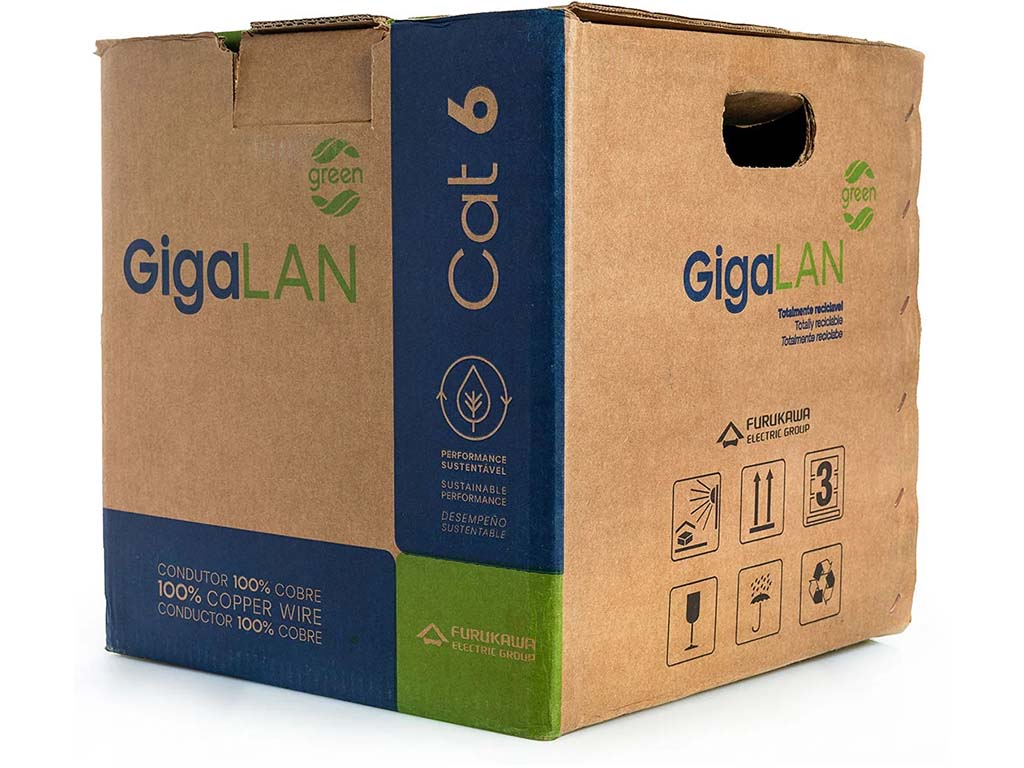

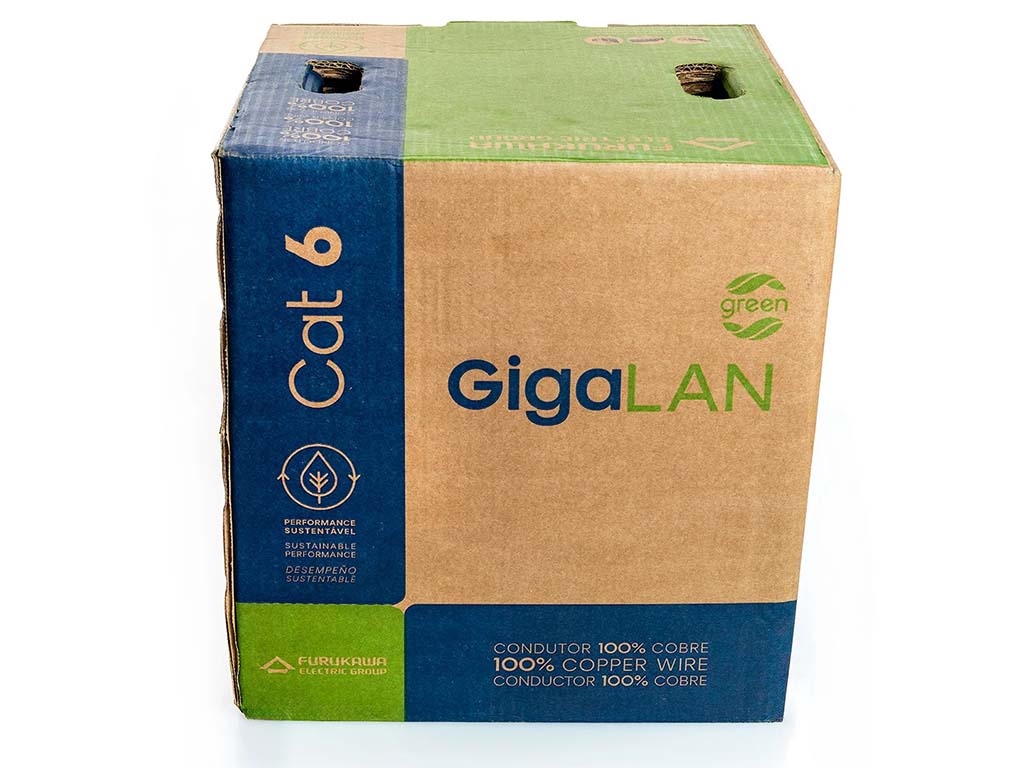

| Embalaje | 305m: Caja de papelón tipo RIB (Reel in a Box) |
