| Marca | Furukawa |
| Modelo | MULTILAN CAT.5e U/UTP CMX Indoor/Outdoor |
| Número de Parte | 23200110 |
| Descripción y Aplicación | |
| Descripción | Cable para transmisión de datos MultiLan Categoría 5e sin blindaje, para uso interno/externo |
| Categoría | CAT.5e |
| Aplicación | • ATM -155 (UTP), AF-PHY-OO15.000 y AF-PHY-0018.000
• TP-PMD, ANSI X3T9.5
• GIGABIT ETHERNET, IEEE 802.3z
• 100BASE-TX, IEEE 802.3u
• 100BASE-T4, IEEE 802.3u
• 100vg-AnyLAN, IEEE802.12
• 10BASE-T, IEEE802.3
• TOKEN RING, IEEE802.5
• 3X-AS400, IBM |
| Compatibilidad | • Toda la línea FCS
• Conectores y patch panels CAT.5e |
| Construcción | |
| Construcción | U/UTP |
| Blindaje | Sin blindaje |
| Conductor | Hilo sólido de cobre desnudo |
| Calibre del Conductor | 24AWG |
| Aislamiento | Polietileno de alta densidad con diámetro nominal 0,94mm |
| Cantidad de Pares | 4 |
| Divisor de Pares Integrado | No |

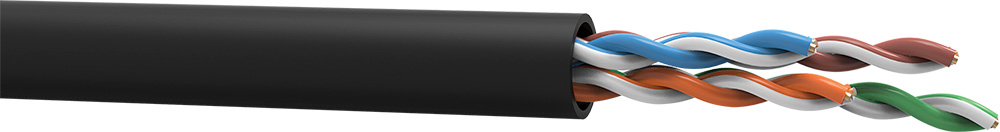

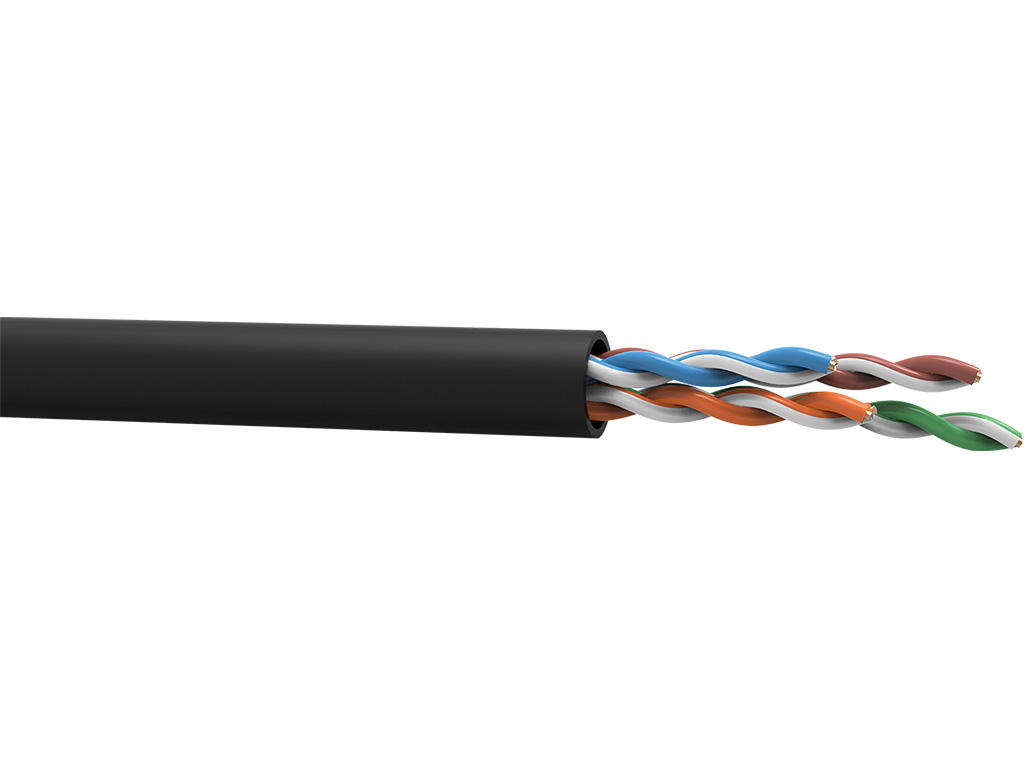

| Par | Los conductores aislados son trenzados dos a dos y forman un par de diferentes colores. Los pasos de torsión deben ser adecuados para atender los niveles de diafonía previstos. |
| Núcleo | Los cuatro pares son reunidos con paso adecuado, formando el núcleo del cable |
| Código de Colores | • Par 1: Conductor “A” Azul | Conductor “B” Blanco / Raya Azul
• Par 2: Conductor “A” Naranja | Conductor “B” Blanco / Raya Naranja
• Par 3: Conductor “A” Verde | Conductor “B” Blanco / Raya Verde
• Par 4: Conductor “A” Marrón | Conductor “B” Blanco / Raya Marrón |
| Características Eléctricas | |
| Impedancia Característica | 100±15% Ω |
| Prueba de Tensión Eléctrica | 2500 VDC/3s |
| Desequilibrio Capacitivo Par x Tierra | 3,3 pF/m Máx. @ 1kHz |
| Capacitancia Mutua | 56 pF/m Máxima @ 1 kHz |
| Resistencia CC del Conductor | 93,8 Ω/km Máxima del Conductor a 20 |
| Desequilibrio Resistivo | 5% Máximo |
| Resistencia del Aislamiento | 10000 MΩ.km |
| Mecánicas y Ambiente | |
| Diámetro Nominal | 5,5mm |
| Cubierta | Constituído por PVC retardante a llama resistente a los rayos UV |
| Grado de Flamabilidad | CMX OUTDOOR: Debe cumplir la clase CMX OUTDOOR tal como se define en UL 444, siendo la clase CMX como UL 1581 VW-1 |
| Color | Negro |
| Ambiente de Instalación | Interno - Externo |
| Ambiente de Operación | No agresivo |
| Temperatura de Instalación | 0ºC hasta 50ºC |
| Temperatura de Operación | -20ºC hasta 60ºC |
| Temperatura de Almacenamiento | -20ºC hasta 70ºC |
| Instalación y PoE | |
| Canal | Canal hasta 4 conexiones - 100m |
| Enlace Permanente | Enlace permanente hasta 90m |
| MPTL | MPTL hasta 90m |
| Soporte a PoE | • PoE (IEEE 802.3af) - Sin restricción de bundle
• PoE+ (IEEE 802.at) - Sin restricción de bundle
• PoE++ (IEEE 802.bt) - 192 bundles
• 4PPoE (IEEE 802.bt) - 128 bundles |
| Velocidad de Propagación Nominal | 68% |
| Diferencia entre el Atraso de Propagación | 45ns/100m Máximo |
| Normas y Certificaciones | |
| Normas | • ANSI/TIA-568.2-D
• ISO/IEC 11801
• ABNT/NBR 14703 + H36
• ABNT/NBR 14705
• UL 444
• UL 1581 VW-1 |
| Certificaciones | • ETL 4 conexiones: 3073041-003
• Anatel: 02044-07-00256 |
| Identificación y Logística | |
| Grabación | FURUKAWA MULTILAN CAT.5E U/UTP 24AWGX4P CMX OUTDOOR 75C NBR 14703 ANATEL 02044-07-00256 VERIFIED TO ANSI/TIA-568.2-D LIGHTERA YAAMMDDHHmm {1}m |
| Formato de Fecha (Grabación) | YAAMMDDHHmm - Y: Proceso de fabricación, AA: Año; MM: Mes; DD: Día; HH: Hora; mm: minuto |
| Marcación Métrica | {1} - Marcación Secuencial Métrico |
| Peso del Cable | 35 kg/km |

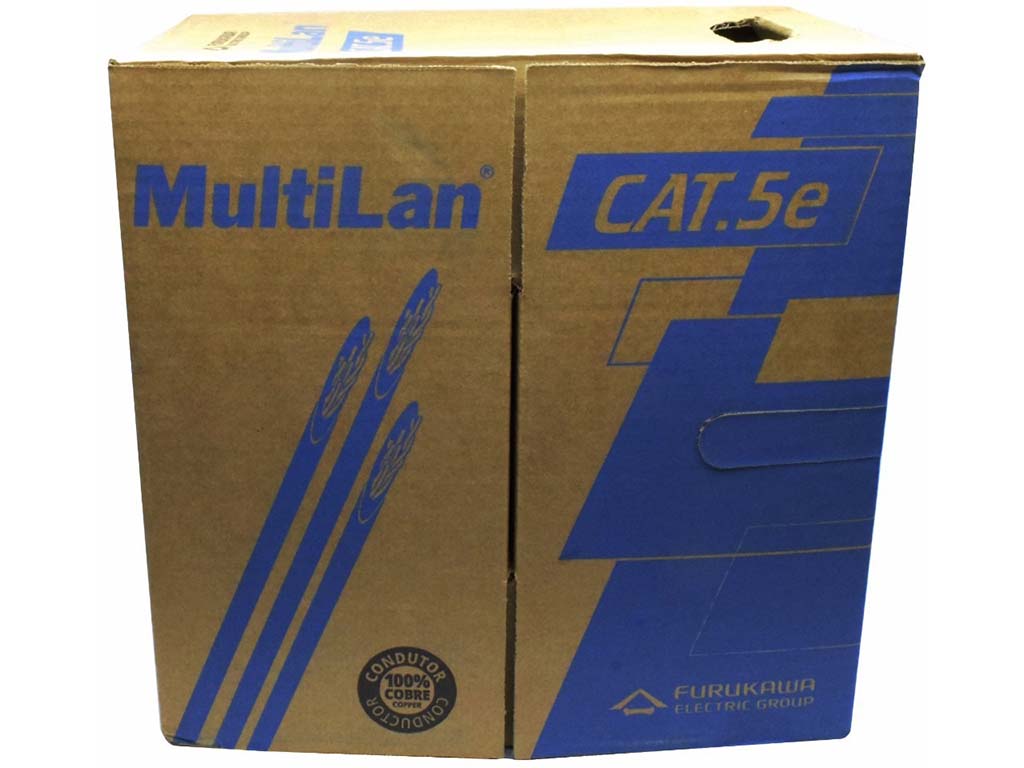

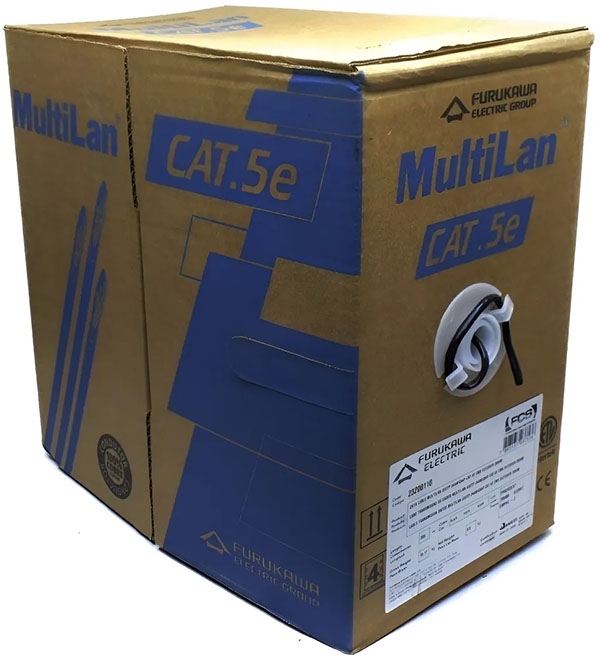

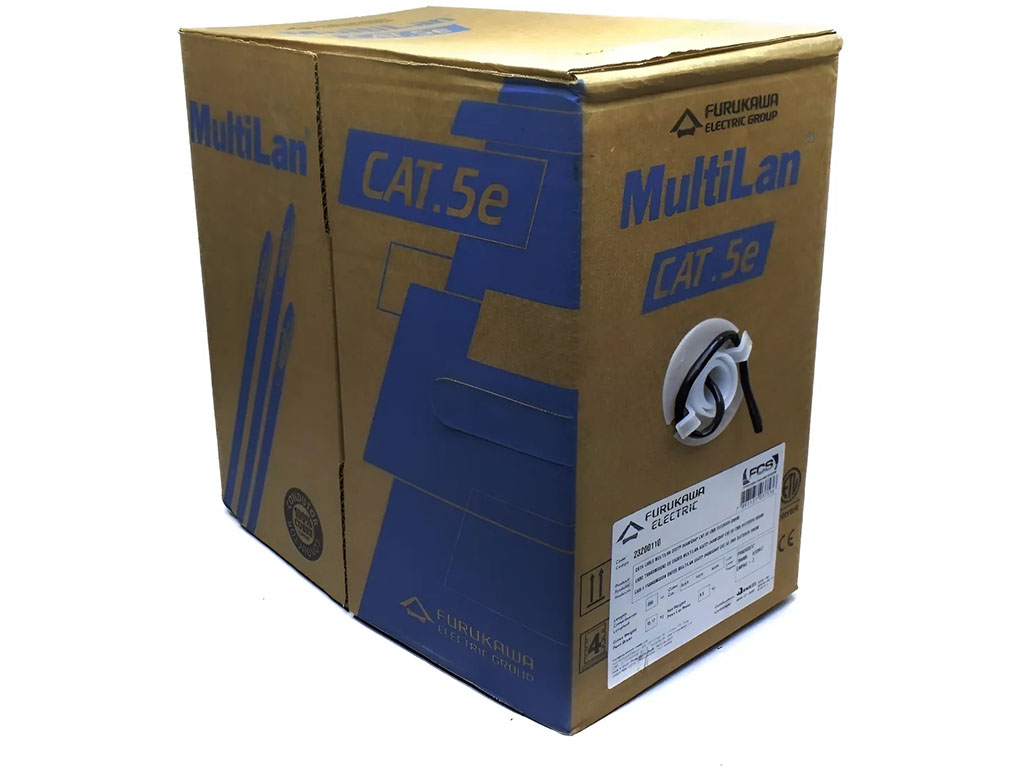

| Embalaje | 305m: Caja de cartón |
| Observaciones | El desarrollo de cables para uso externo soluciona los problemas en relación al ambiente donde serán instalados, sin embargo, es necesario la instalación de sistemas de protección eléctrica contra descargas atmosféricas y surtos; compatibles con la categoría del cable. |
